상세 정보 |
|||
| 모터 전력: | 1.5-75kw | 구조: | 가방 집 |
|---|---|---|---|
| 설치: | 바닥 / 천장 | 전시실 위치: | 아무 것도 |
| 표본: | 샘플 비용을 지불 | 작동 온도: | 0-80C |
| 공기 용적: | 20000-24000m3/h | 가방의 재료: | 부직포,폴리에스테르 |
| 판매 유형: | 일반 제품 | 가방을 필터링하기: | 맞춰집니다 |
| ODM: | 그래요 | 온도: | 0-800C |
| 공기 흐름: | 3000-60000M3/시간 | 세정식: | 온라인 청소 |
| 소재: | 탄소강 / 스테인레스 강 | ||
| 강조하다: | 1.5kW 산업용 먼지 수집기,75KW 산업용 먼지 수집기,75KW 레이저 절단 먼지 수집기 |
||
제품 설명

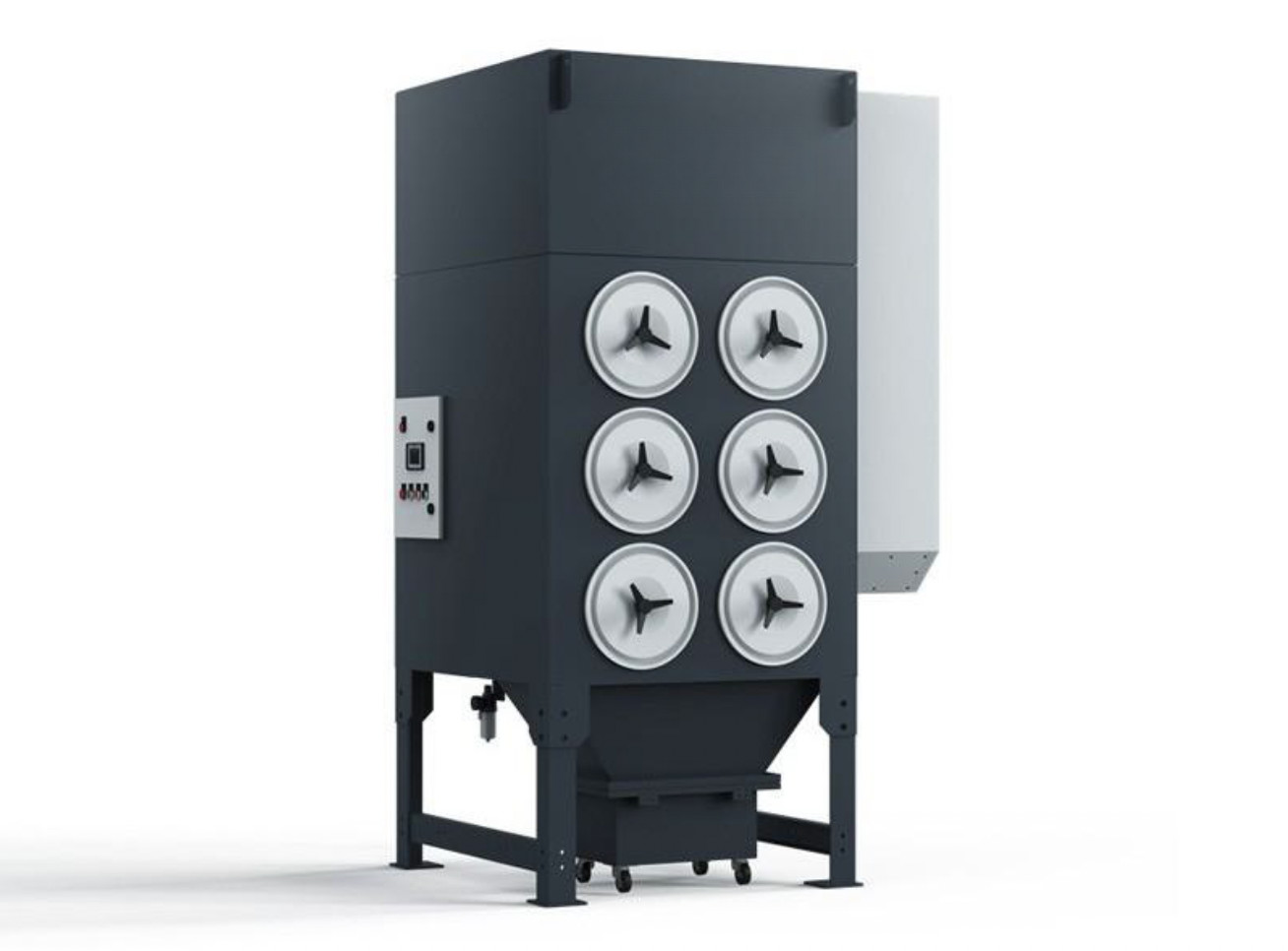

레이저 절단 먼지 수집기 TODC-L 시리즈
터빈 팬의 강한 마이너스 압력 아래, 오염된 공기 파이프가 공기 입구에 들어갈 때, 그것은 먼저 공기 입구 사이에 스포일러를 만납니다.들어오는 공기를 훼손하고 흐름을 느리게 합니다.중력 정착으로 인해 거친 먼지는 큰 입자의 먼지 입구에 직접 떨어지며, 먼지 제거 역할을합니다.얇은 곡물 및 낮은 밀도의 먼지 입자가 먼지 필터 챔버에 들어가면, 공기 안의 먼지는 필터 요소의 표면에 남아 있고, 필터 된 깨끗한 공기는 공기 방으로 들어가 배기가스 파이프에 의해 팬을 통해 출구로 수집됩니다.
구성
| TODC-4L/6L/8L/12L | |
| 컨트롤러 | 독립적 인 연구 개발 |
| HMI | LCD |
| 모터 | 시멘스 |
| 역류 밸브 | 펄스 제어 |
| 필터 | HV/Ahlstrom/TORAY/SBFEC |
| 조약 | EtherCAT |
| 에너지 절감 (선택) | 인버터 제어기 |
운영 도표
| 1. | 공기 입구 |
| 2. | 필터 요소 |
| 3. | 덩어리 |
| 4. | 깨끗한 공기 출구 |
| 5. | 공기 저장 탱크 |
| 6. | 전자기 펄스 밸브 |
| 7. | 꽃판 |
| 8. | 펄스 역풍 압축 공기 |
| 9. | 먼지 떨어짐 |
기술 매개 변수
|
|
|
|
|
| TODC-4L | TODC-6L | TODC-8L | TODC-12L | |
| 필터 재료 | HV/Ahlstrom/TORAY F9 | |||
| 필터 수 | 4 | 6 | 8 | 12 |
| 공기 부피 | 4000m3/h | 6000m3/h | 9000m3/h | 10000m3/h |
| 공기 압력 | 3000 | 3600 | 5000 | 5000 |
| 필터레이션 효율성 | 990.99% | 990.99% | 990.99% | 990.99% |
| 필터링 영역 | 80m2 | 120m2 | 160m2 | 240m2 |
| 에어 블로어 | 5.5KW 시멘스 | 7.5KW 시멘스 | 11KW 시멘스 | 15KW 시멘스 |
| 수집기 용량 | 45L | 50L | 90L | 120L |
| 전력 요구 사항 | 3단계 4 - 와이어 380V | |||
| 공기 압력 요청 | 0.6MP, 기름과 물 없이 압축공기 | |||
| 단위 무게 | 700kg | 900kg | 1200kg | 1800kg |
| 오프라인 차원 (mm) | A:2198B:1348, C:1060D:303 |
A:2837B:1423, C:1180D:383 |
A:2575B:2215, C:1016D:453 |
A:2751B:2215, C:1516D:553 |
| 방출 농도 ((mg/M3) | <10 | <10 | <10 | <10 |
일반 부품
| 번호 | 제품 이름 |
| 1 | 톱신 집합 필터 |
| 2 | 대막 밸브 |
| 3 | 카트리지 커버 |
| 4 | 수리문 밀폐 |
| 5 | 톱신 컨트롤러 보드 |
| 6 | 톱신 운영 인터페이스 |
